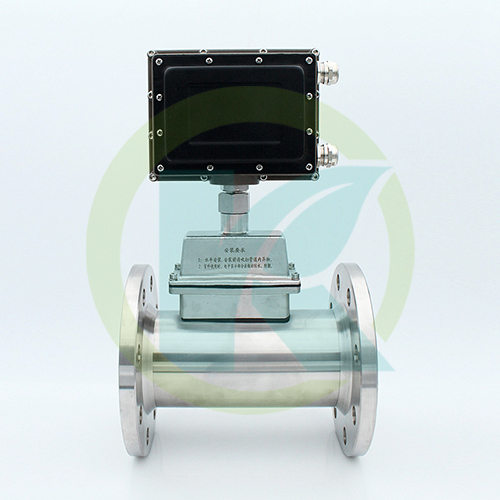

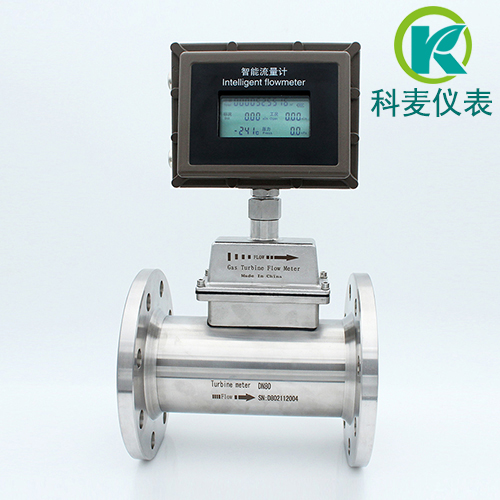

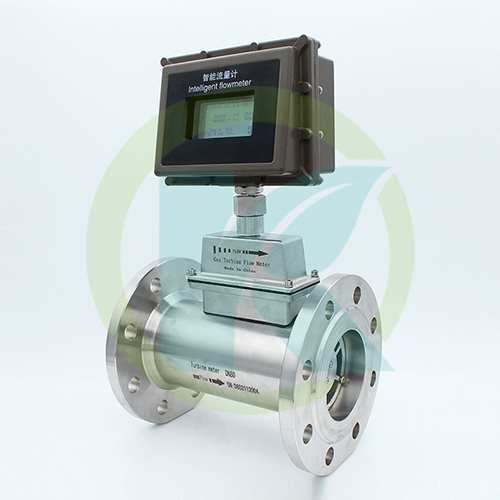

概述

气体涡轮流量计是新一代高精度、高可靠性气体涡轮流量计。该系列流量计将流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金、航空、科研、工业锅炉等行业的气体计量和城市天然气，燃气调压站及燃气贸易计量的理想仪表。

气体涡轮流量计具有优良的低压和高压计量性能，适宜测大流量气体尤其是天然气等气体的 测量。根据用户的不同需求，我公司可提供不同精度等级、不同性能的涡轮流量计。

工作原理

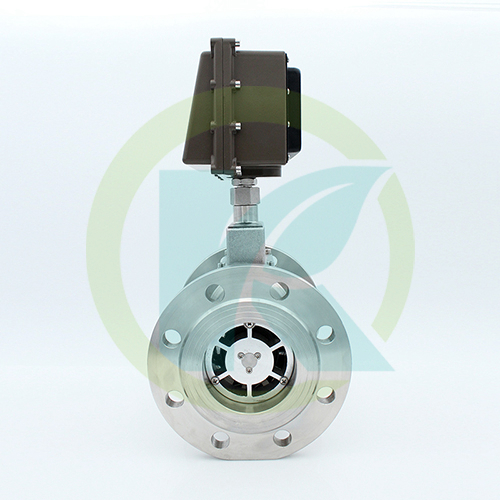

当流体通过流量计时，在前导流体(一体化整流器）的作用下整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服流体阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡后，转速稳定，涡轮旋转角速度与流体体积流量成线性关系。通过同轴旋转的信号盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出与流体体积流量成正比的脉冲信号。该信号经放大、滤波、整形后和压力传感器、温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，分别显示于液晶屏上。

执行标准

本公司涡轮流量计执行标准为:GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》。

产品特点

1.精度高、重复性好；压力损失小，量程比宽，可达1：20(或更宽)

2.采用一体化整流器，前后直管段要求低.

3.采用平衡式设计，配用优质轴承，摩擦阻力小，启动流量低，密封性好，整机使用寿命长.

4.优质铝合金涡轮，具有更高的强度、较小的启动惯量和耐腐蚀作用.

5.内置压力、温度传感器,结构紧凑、外形美观,计量室与通气室隔绝，保证了仪表运行的安全性。

6.可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状况下的气体累积流量;可实时查询温度和压力。

7.选用高对比度液晶显示屏,清晰直观，读数方便。

8.就地显示流量值，并带多种信号输出功能。

9.仪表具有脉冲信号、模拟信号输出，可通过RS485通信接口或采用 GPRS

10.智能化仪表系数多点非线性修正，并具有故障自诊断和报警功能。

11.仪表具有防爆及防护功能，防爆标志为Exd ll CT6、防护等级为IP65。

12.内、外电源双供电工作，整机功耗低。

13.具有实时数据存储功能，可保证在电池更换和突然掉电时的仪表数据不丢失，在停电状态下内部数据可 性保存。

14.可与IC卡预付费系统配套使用，便于贸易结算.

精度等级

在量程范围内精度等级为:1.0级和1.5 级。

1.0级  Qmax~0.2Qmax: ±1%;   0.2Qmax~Qmin: ±2%;

1.5级Qmax~0.2Qmax: ±1.5%;  0.2Qmax~Qmin: ±3%;

未特殊注明产品，按照1.5级精度出厂。其余精度，订货时需要特殊说明。

流量计规格型号、基本参数

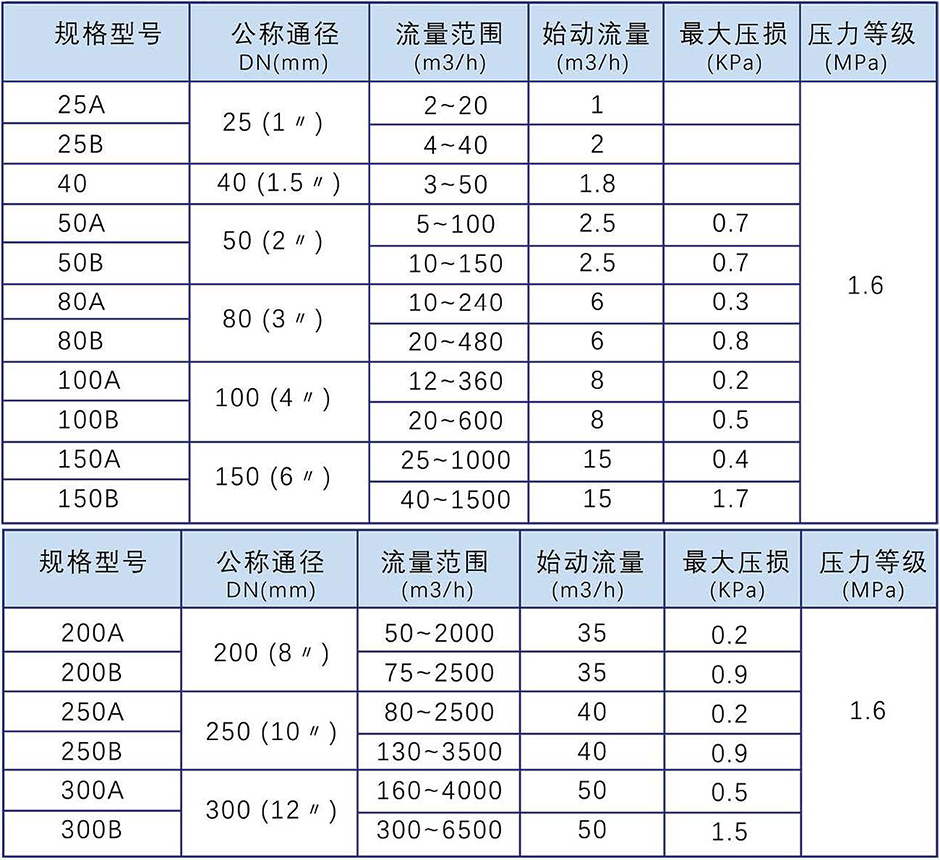

表1 流量计型号规格、基本参数

使用条件

(1)环境温度:-30℃~+60℃;

(2)介质温度:-20℃~+80℃;

(3)相对湿度:5%~95%;

(4)大气压力:86kPa~106kPa

电气性能指标

工作电源

(1）外电源:+24VDC±15%，纹波≤±5%，适用于4~20mA 输出，脉冲输出,RS485 等。

(2)内电源:1节 3.6V锂电池，电池电压在3.1V~3.6V时均可正常工作。

(3)当接入外电源时,内电源自动切换,整机由外电源供电工作。

整机功耗

(1)外电源:<1W。

(2)内电源:平均功耗≤1mw,可连续使用5年以上。

输入信号

(1)流量信号:(0~5) kHz脉冲信号，Vpp=3.0V。

(2)温度信号:由温度传感器输出的阻值信号。

(3)压力信号:由压力传感器输出的mV级电压信号。

流量计的选型

适用范围

1.要求流量范围度小于依照表1，且对始动流量有较严格要求的场合;

2.不存在间隔时间短,流量波动幅度大的流体介质;

3.适用于天然气、城市煤气、压缩空气、氮气等。规格确定(可采用下述方法运算)

用户应根据管线输气量，介质可能达到的温度和压力范围，估算出管线的 和最小体积流量，正确选择流量计规格。当两种口径流量计均能覆盖 和最小体积流量时，在压损允许下应选小口径。

建议所选规格的流量计应在 量程的30%~80%范围内使用，此时可获得 使用性能。依据标准状态下的供气流量范围及介质压力，计算工作状态下的流量范围。

式中:

Qgmin Qgmax——工况状态下的最小及 体积流量(m3/h);

Qnmin Qnmax——标准状态下的最小及 体积流量(Nm3/h);

Pgmin Pgmax——工况状态下的介质压力最小及 值(表压)(KPa);

Tgmin Tgmax——工况状态下的介质 温度(273.15+t) K;

t——被测介质的摄氏温度(℃);

Pa ——当地大气压(（KPa);

Pg+Pa——工况下的 压力(KPa);Pn——标准大气压（101.325 KPa);

Tn ——标准状态下(0℃)的 温度(273.15K)。

气体的标准状态分三种

1、1954年第十届国际计量大会(CGPM)协议的标准状态是:温度273.15K(0℃)，压力101.325KPa。 各国科技领域广泛采用这一标态。

2、国际标准化组织和美国 标准规定以温度288.15K(15℃)，压力101.325KPa 作为计量气体体积流量的标态。

3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K(20°C).压力101.325KPa 作为计量气体体积流量的标准状态。

天然气标况体积换算公式和普通气体的不一样的，必须符合中国石油天然气总公司发布的标准SY/T6143-1996。

选型实例

例如:已知某一供气管线实际工作压力为1.0MPa~1.5MPa（表压)，介质温度范围为-10℃~+40℃，供气量为4000~9500m3/h。当地大气压为101.3kPa，要求确定流量计口径。

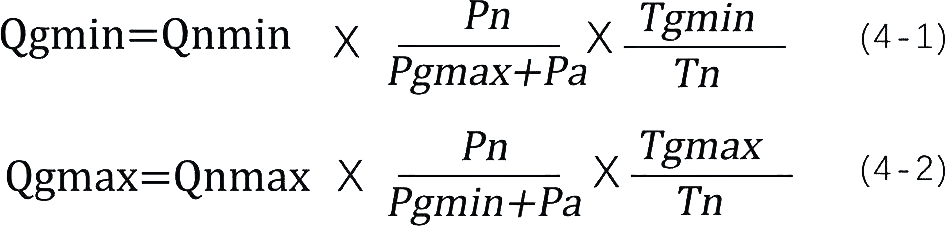

分析:表1中给出的流量范围为实际工作状态下的流量范围,因此需按(4-1)(4-2)式，先将标况流量换算成工况流量，再选择合适的口径。

计算:当介质压力 、温度 时(估算选型可不考虑天然气压缩因子的影响)，此时当处于供气峰期时具有 体积流量,所以有:

同理，当介质压力 、温度 时，此时当处于供气谷期时具有最小体积流量,所以有:

即工作状态下介质的流量范围为227.2~933.7 m3/h。从表1查得，需选取DN150口径涡轮流量计。
