概述

热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测。具有体积小、数字化程度高、安装方便，测量准确等优点。

传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1;另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感。该温度△ T=T2-T1,T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带﹐使T2的温度下降，若要使△Ⅰ保持不变，就要提高T2的供电电流，气体流动速度热快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

其中pg 体比重（和密度相关)

       v 速

       K一平衡系数

       Q一加热量（和比热及结构相关)

       T―温度差

由于传感器温度比介质（环境)温度总是自动恒定高出30℃左右，所以热式气体量计从原理上不需要温度补偿。

热式气体质量流量计适用介质温度范围为-40-220°℃。

(1)式中流体比重和密度相关

其中pg-工况体积下的介质密度(kg/m3)

      ρn-标准条件下介质密度(101.325 Kpa、20°C) (kg/m3)

      P-工况压力(kPa)

      T一工况温度(°C)

从(1) (2) 式可以看出:

流速和工况压力，气体密度，工况温度函数关系已确定。

恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，

热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。

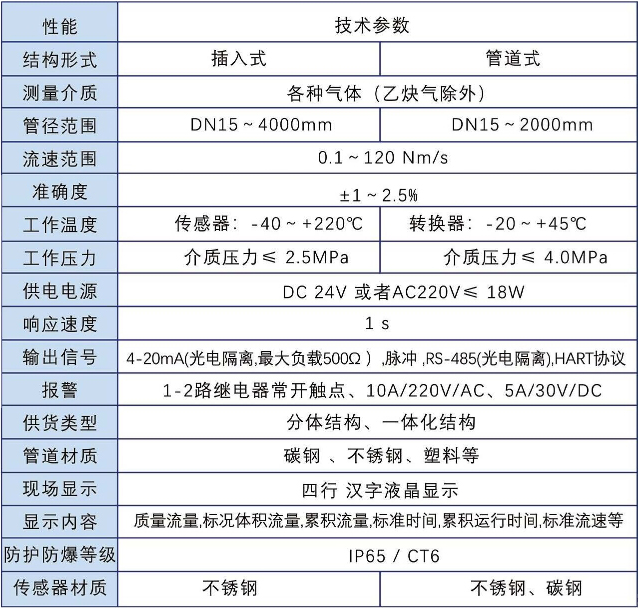

技术参数

热式气体质量流量计具有如下技术优势:

(1)真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

(2)宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。

(3)抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

(4)安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。(需要特殊定制)

(5)数字化设计。整体数字化电路测量，测量准确、维修方便。

(6)采用RS-485通讯，或 HART 通讯，可以实现工厂自动化、集成化。
