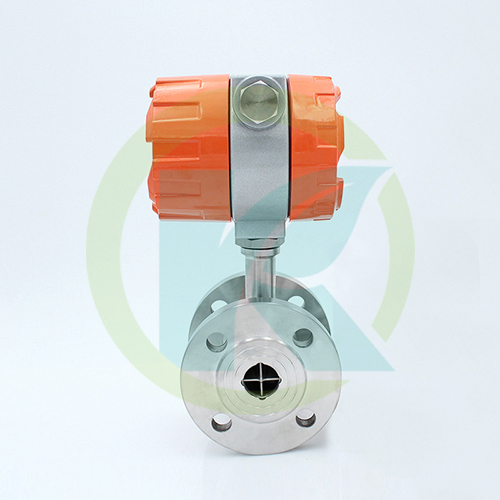

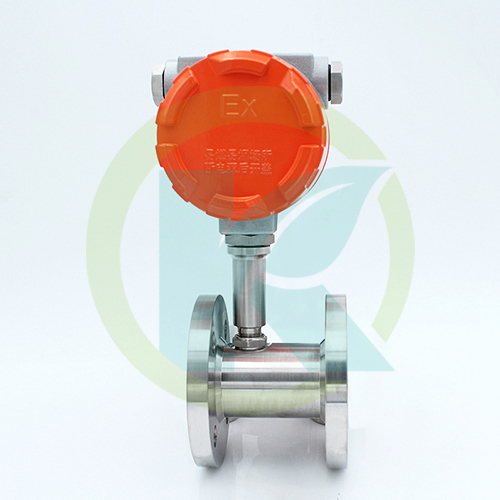

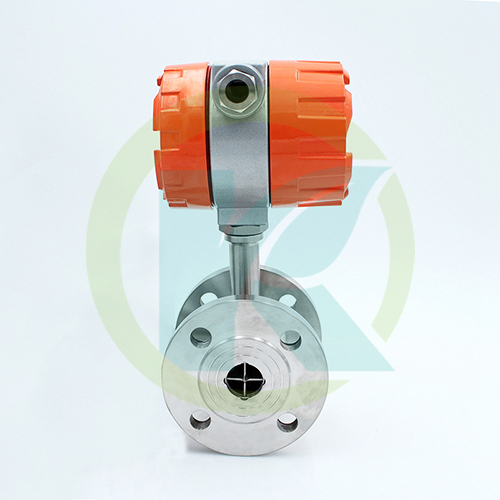

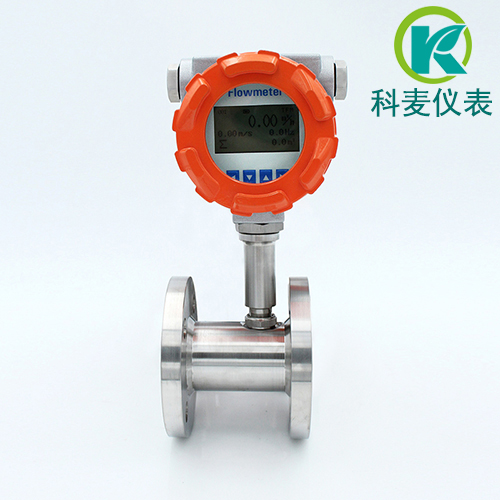

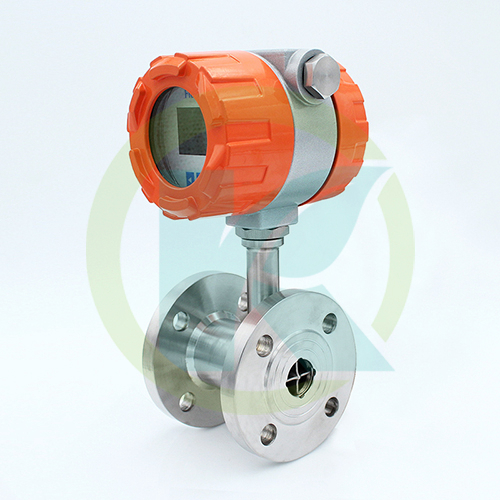

概述

涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种，叶轮式流量计还 有风速计、水表等。TUF由传感器和转换显示仪组成，传感器采用多叶片的转子感受流体 的平均流速，从而推导出流量或总量。转子的转整(或转数)可用机械、磁感应、光电方式 检出并由读出装置进行显示和传送记录。据称美国早在1886年即发布过 个TUF专利，1914年的专利认为TUF的流量与频率有关。美国的 台TUF是在1938年开发的，它用于飞行上燃油的流量测量，只是直至二战后因喷气发动机的液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今，它已在石油、化工、科研、国防、计量各 部门中获得广泛应用。

流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、 度 的产品，而TUF又具有自已的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大 和可适应高参数等，是其他两类流量计是难以达到的。

涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI203、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5x10-6m2/s的液体，对于运动粘度大于5x10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

特点

1.高 度，一般可达±1%R、±0.5%R，高精度型可达±0.2% R。

2.重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性如经常校准或在线校准可得到极高的 度，在贸易结算中是优先选用的流量计。

3.就地显示，瞬时流量和累积流量。

4.输出脉冲频率信号，4-20mA，485通讯

5.可获得很高的频率信号，信号分辨力强。

6.范围度宽，中大口径可达1:20，小口径为1:10。

7.结构紧凑轻巧，安装维护方便，流通能力大。

8.适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

9.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、 双向型、井下型、混砂专用型等。

10.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出， 安装维护方便。

技术规格

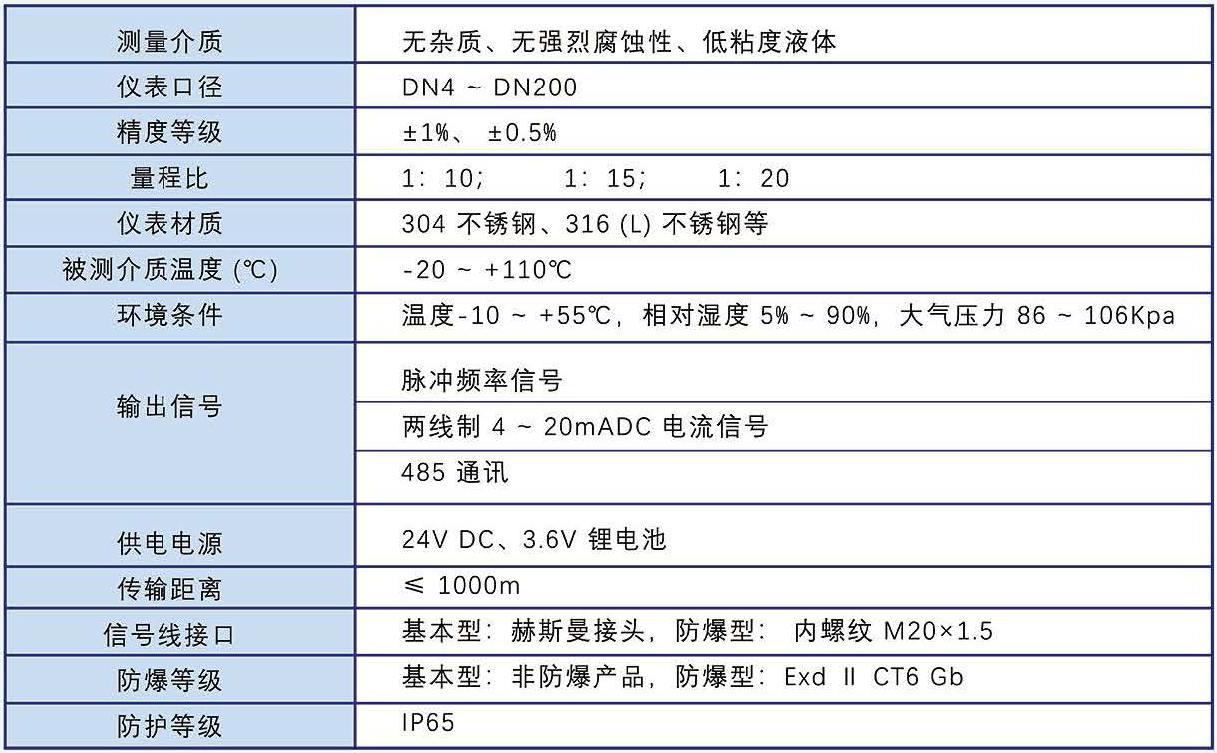

技术参数

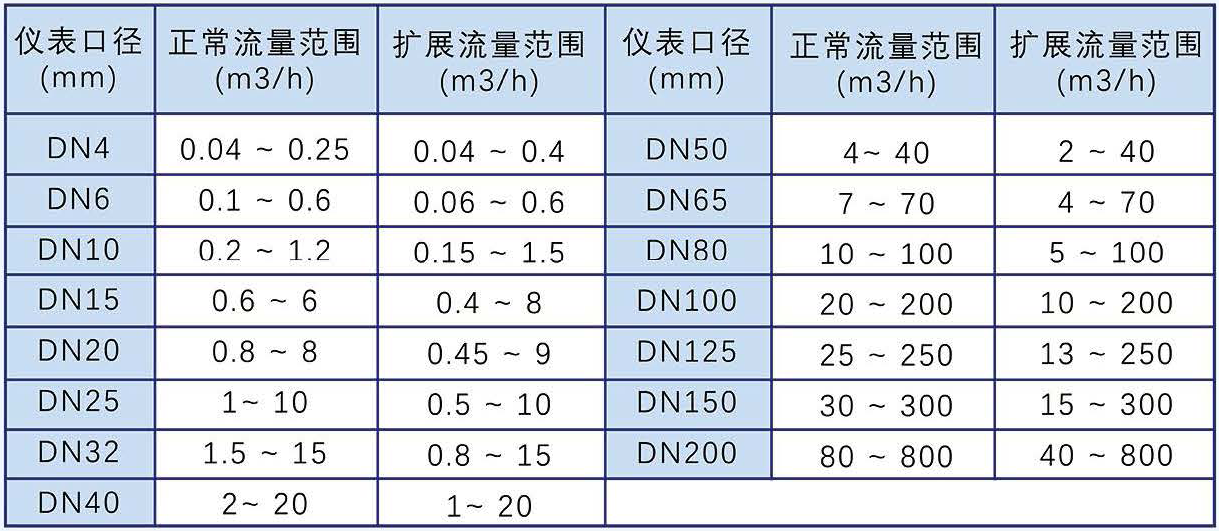

口径流量对照表

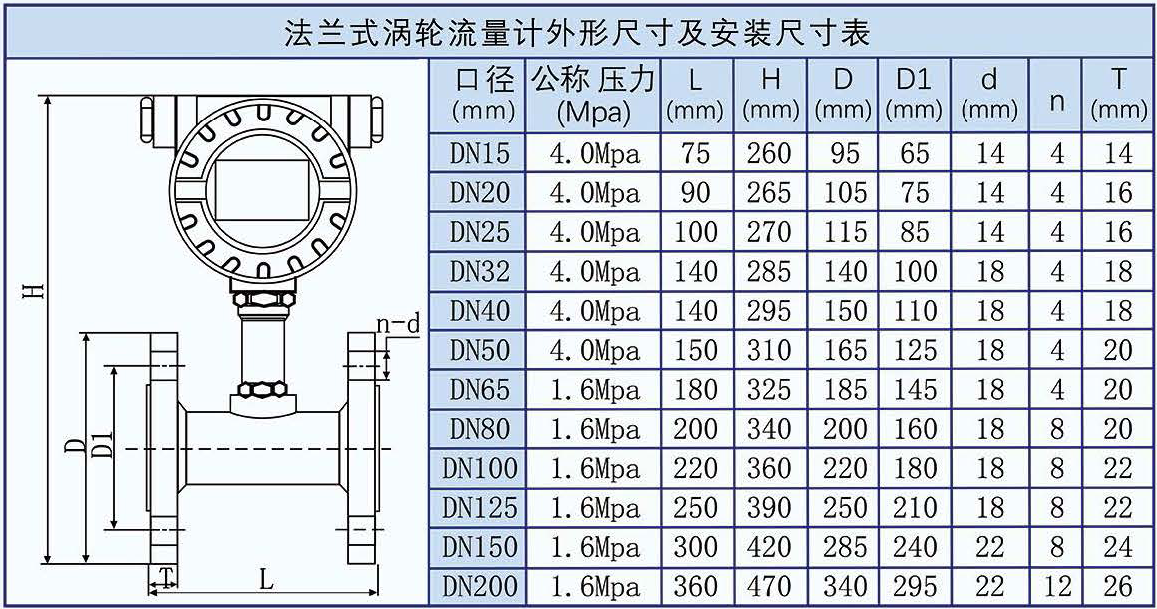

外形尺寸及安装示意图

法兰连接式

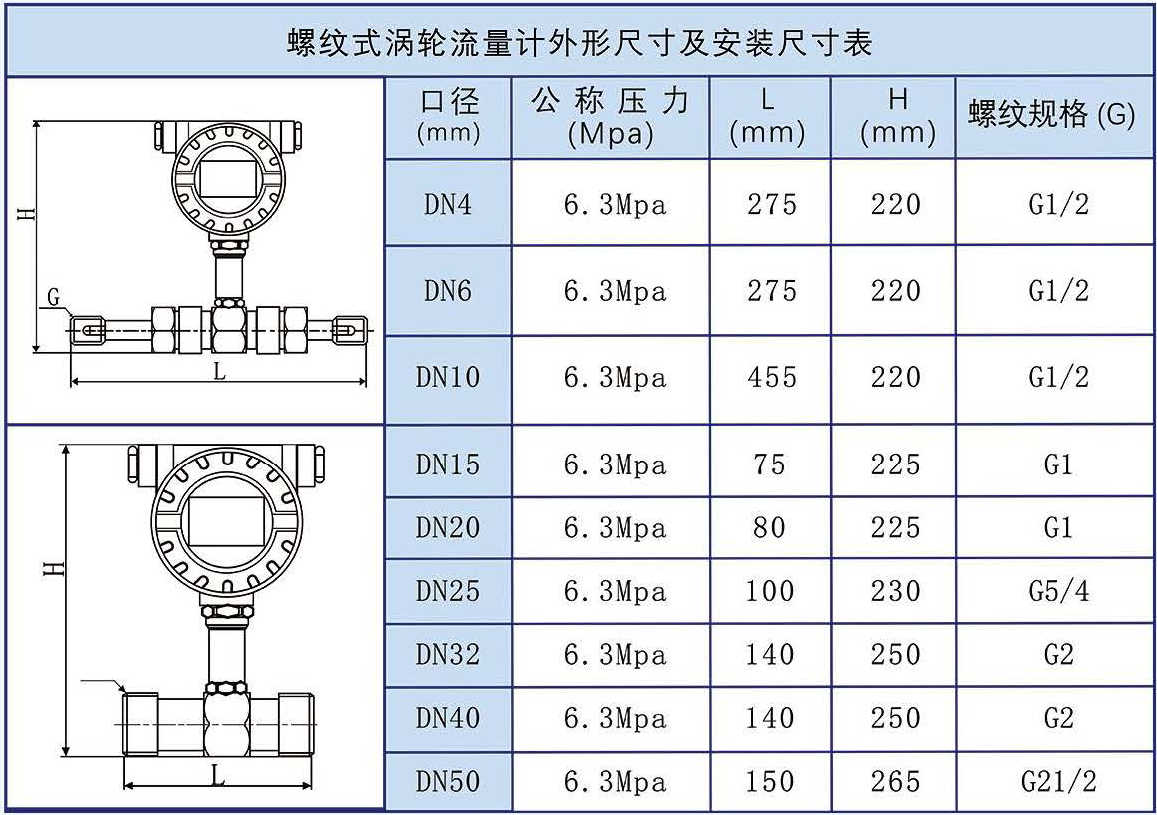

螺纹连接式

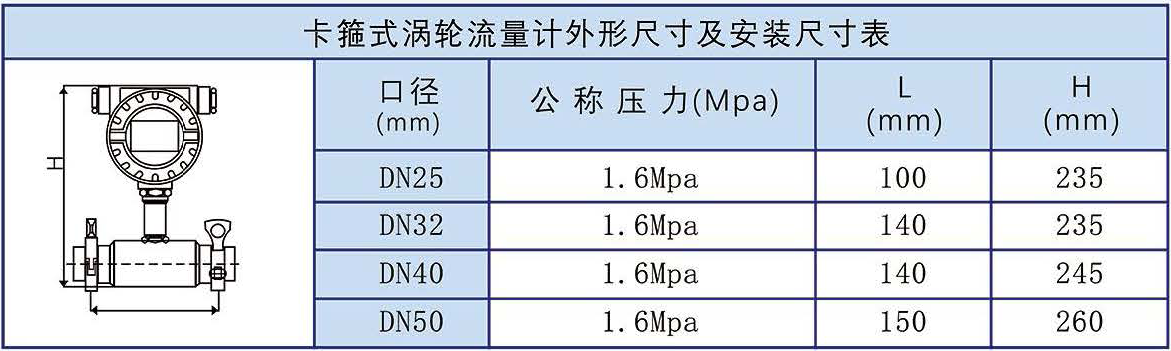

卡箍连接式

连接法兰及标准HG20593-97,如用户需用特殊压力等级，可协商订货，需防爆型传感器时，在订货中加以说明。

安装示意图

安装场所和要求

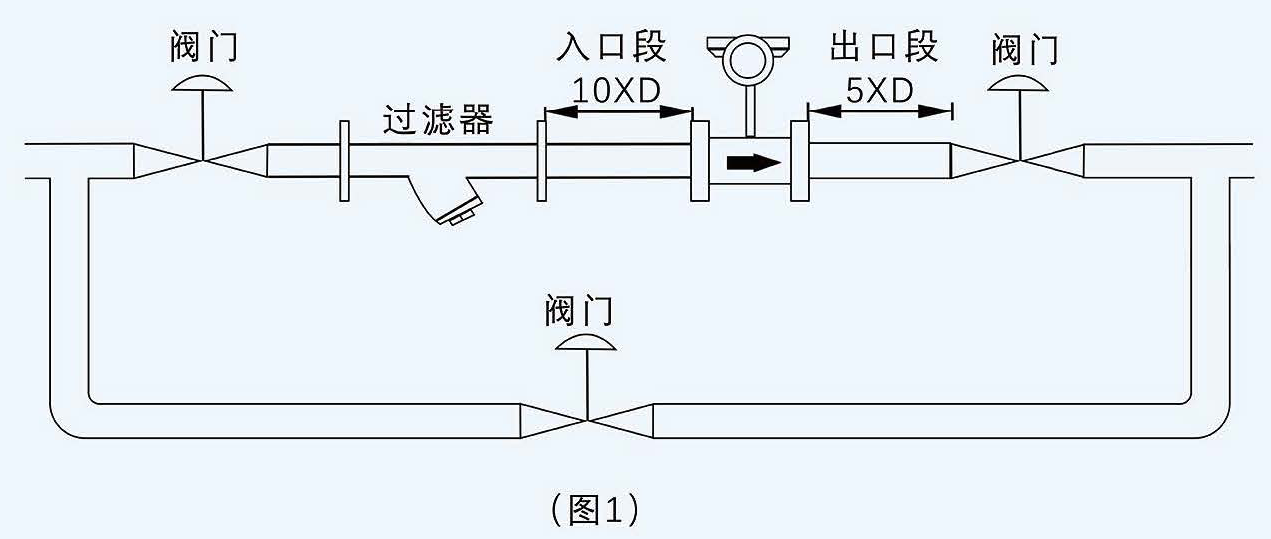

(a)涡轮流量计典型安装管路系统图(见图1)

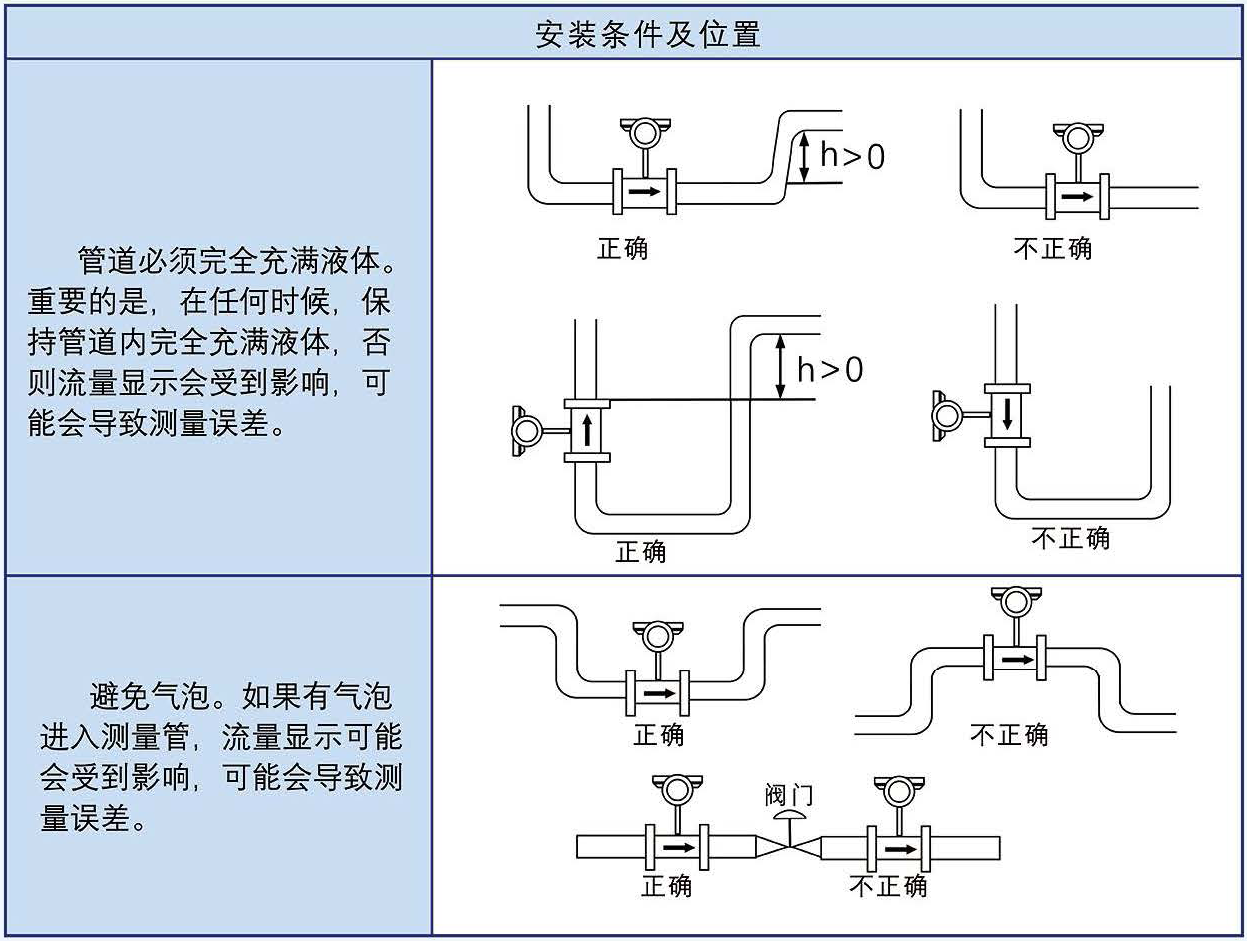

(b)管道安装注意事项

1)传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

2)水平安装传感器要求管道不应有目测可察觉的倾斜(- 般 在 5°以内)垂直安装传 感器管道垂直度偏差亦应小于5°。在不能停流的场所，应装旁通管和可靠的截止阀(见图 1)，测量时要确保旁通管无泄漏。3)在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。

4)若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质;若被 测液体含有气体，则应在传感器上游侧装消气器过滤器和消气器的排污口和消气口要通向安全的场所。

5)若传感器安装位置位干管线的低点，为防止流体中杂质沉淀留，应在其后的 管线装排放阀，定期排放沉淀杂质。

6)传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

被测流体若为易气化的液体，为防止发生气穴，影响测量 度和使用期限，传感器的出口端压力应高于公式5计算的 压力PminPmin=2AP+1.25 PvPa公式5

式中 Pmin--- 压力，Pa;

A P_--传感器 流量时压力损失，Pa;

Pv--被测液体 使用温度时饱和蒸汽压，Pa。

流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和向外泄漏。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。

传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的 点，以免管线内聚集的气体(如停流时混入空气)停留在传感器处，不易排出而影响测量。

传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。

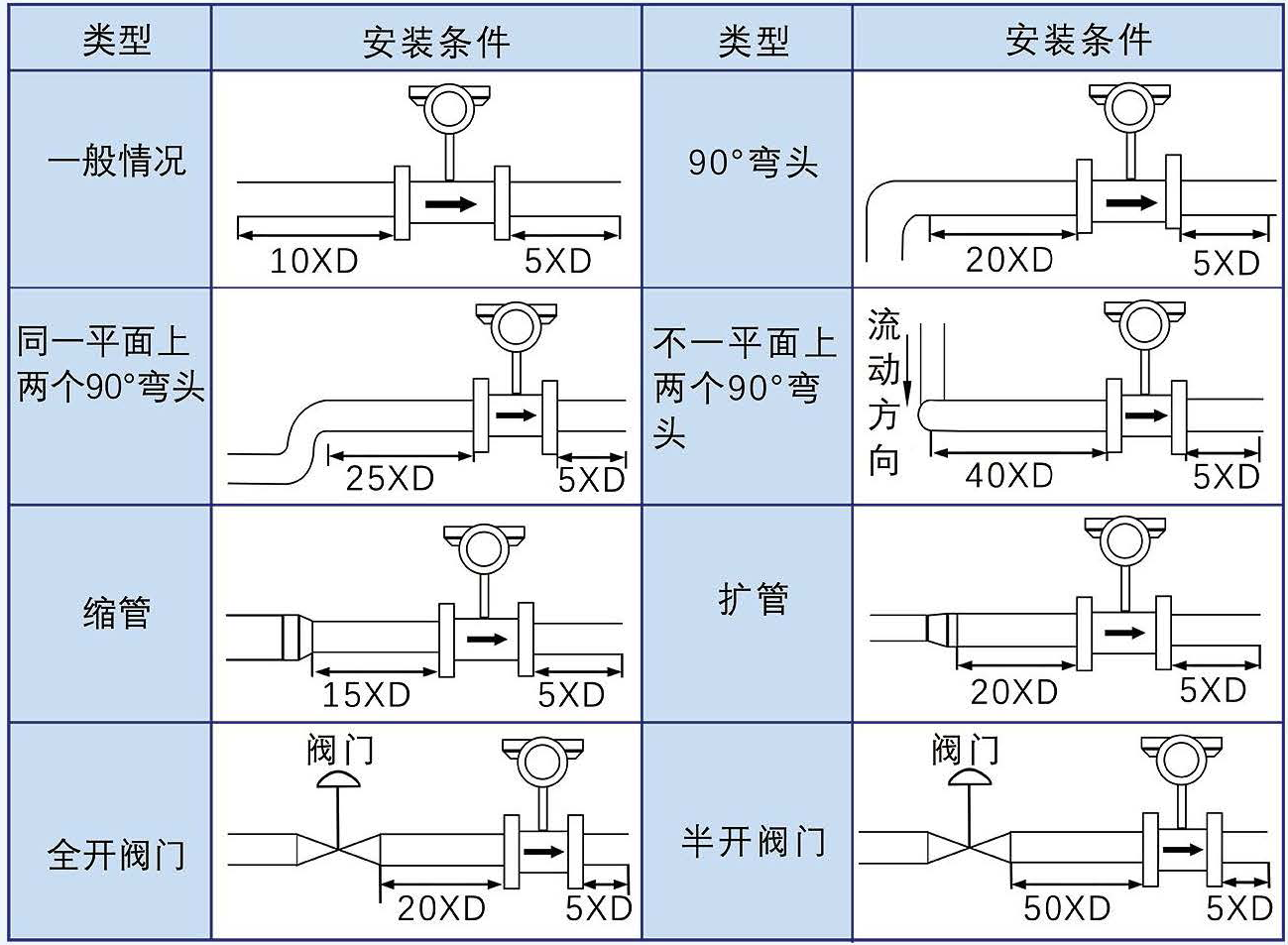

安装直管段的要求

直管段长度涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或或整流器，要求入口段和出口段直管段长度。

若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20D，下游直管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器之间安装流调整器。

传感器安装在室外时，应有避直射阳光和防雨淋的措施
