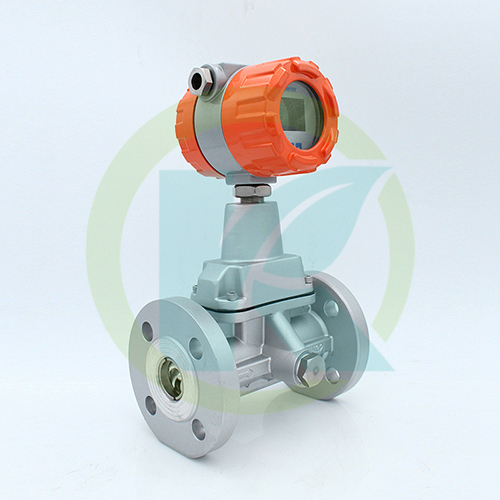

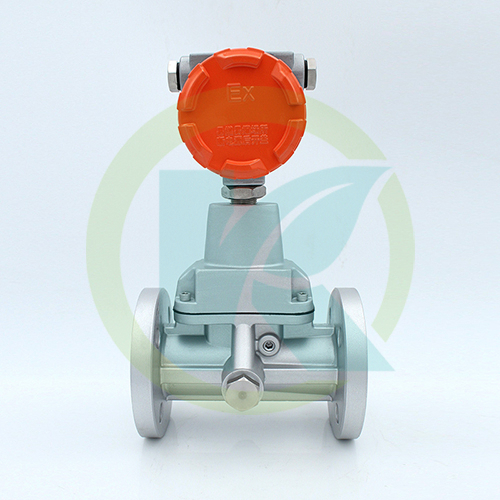

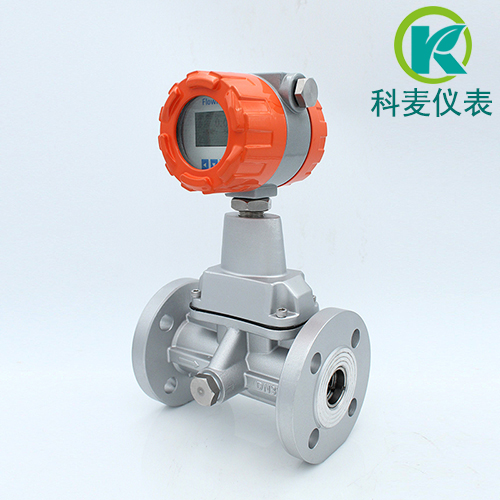

概述

智能旋进旋涡气体流量计采用微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。

主要特点

1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能高结构紧凑，外形美观。

2、就地显示温度、压力、瞬时流量和累积总量。

3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的于扰信号，大大提高了流量计的抗于扰能力，使小流量具有出色的稳定性

4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可 性保存。

5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护，防止参数改动。

7、具备两线制和三线制4~20mA标准电流信号输出，脉冲输出和RS485接口本系列产品执行 JJG198-94《速度式流量计检定规程》和O/320831AHH003-2004ABGUX系类(旋进旋涡流量计)。

本系列产品经 仪器仪表防爆安全监督部(NEPSI)检定认可，符合 标准GB3836.1-2000、GB3836.2-2000有关规定。隔爆型防爆标志为ExdICT6。

结构与工作原理

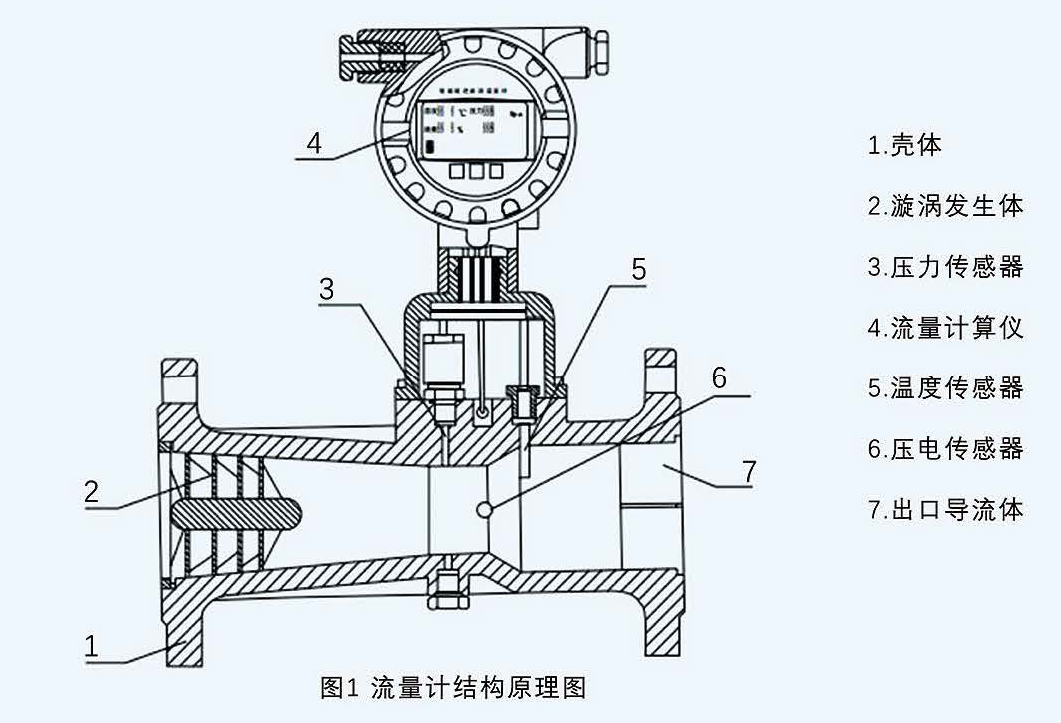

流量计结构(见图1)

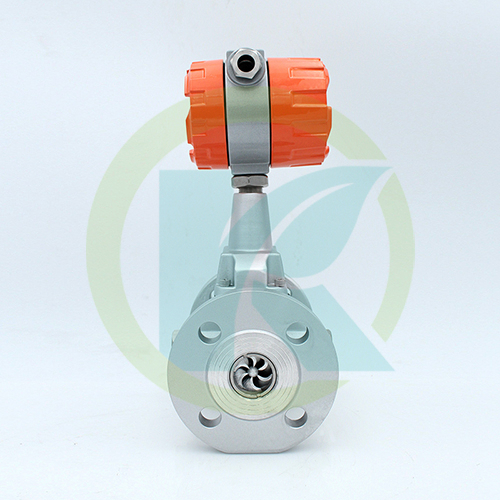

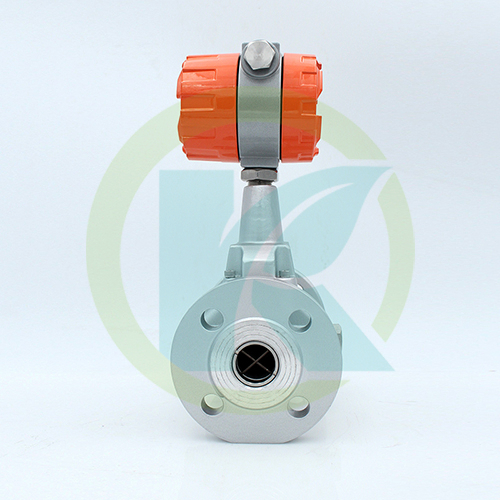

当流体通过螺旋形导流叶片组成的旋涡发生体后，流体被强迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。

当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。

当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流 量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。

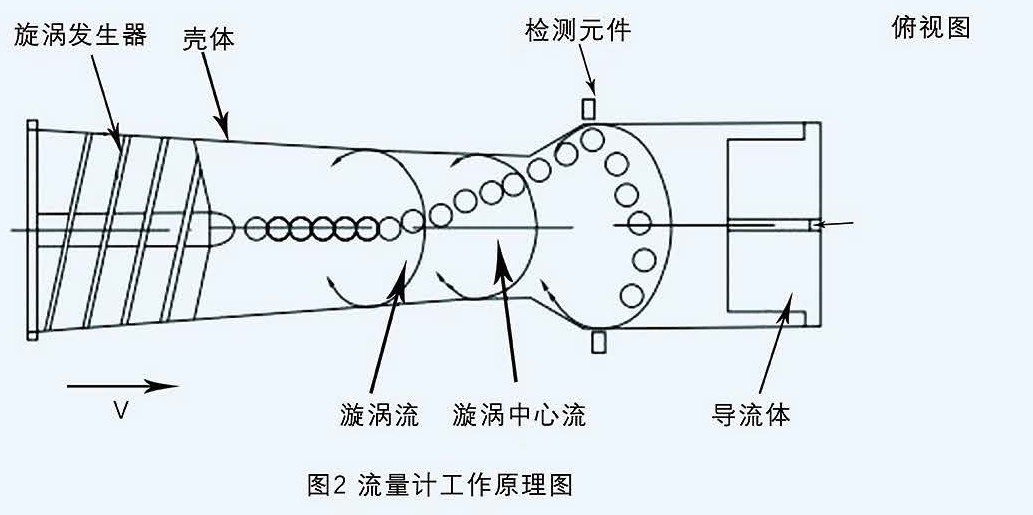

流量计工作原量(见图2)

标准状态条件

P=101.325kPa,T=293.15K

使用条件

环境温度:-30~+60℃

介质温度:-20~+80℃

相对温度:5%~95%

大气压力:86KPa~106KPa

电气性能指标

工作电源:外电源:+24VDC

内电源:3.6V锂电池

整机功耗:外电源，<1W

内电源:<0.3mW，锂电池可用二年以上。

输出方式:脉冲信号

4~20mA电池信号:对应流量0~Qmax，20mA对应流量可由用户自己设定RS485通讯:可传输瞬时流量、累积流量、压力和温度参数。

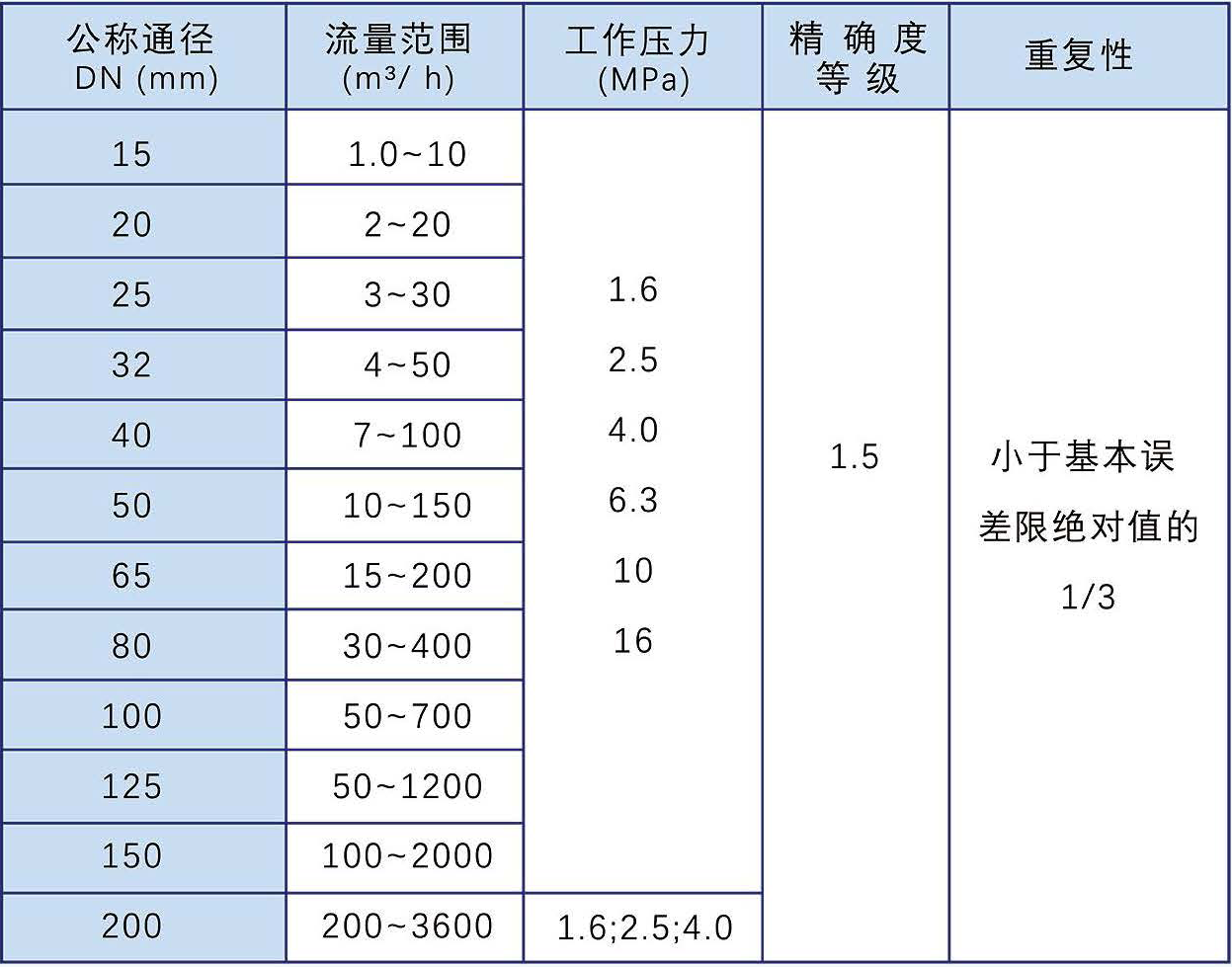

流量计规格、基本参数和性能指标(见表1)

注:1.表中所列的流量范围为产品出厂时检定的流量范围(常温

常压下介质为空气，P=1.205kg/m3)

2.随着压力的增大，流量范围也随之扩大。
