特点

a)仪表结构简单、可靠，无可动部件，工作寿命长

b)无截流阻流部件，不存在压力损失和流体堵塞现象。

c)无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。d)测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。e)采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。

f)转换器采用16位数嵌入式微处理器，运算速度快，精度高

j)具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。

k)输出方式:电流、频率双向输出功能和RS-485、RS-232C、MODBUS、HART接口。

I)采用SMD器件和表面安装(SMT)技术，电路可靠性高。

用途

电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。

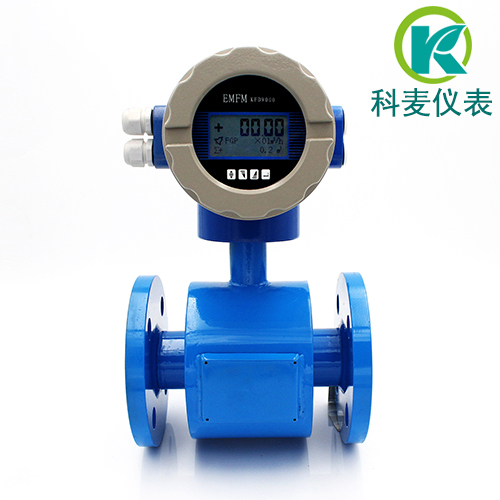

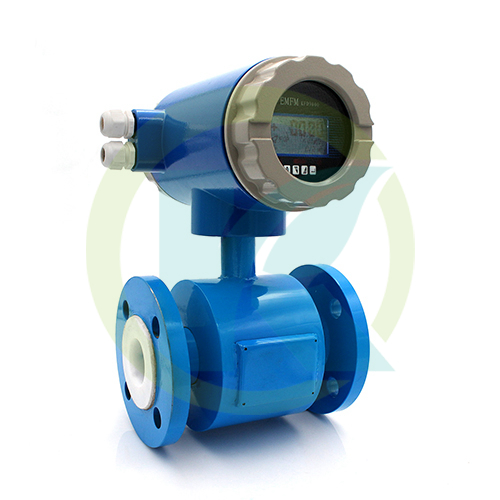

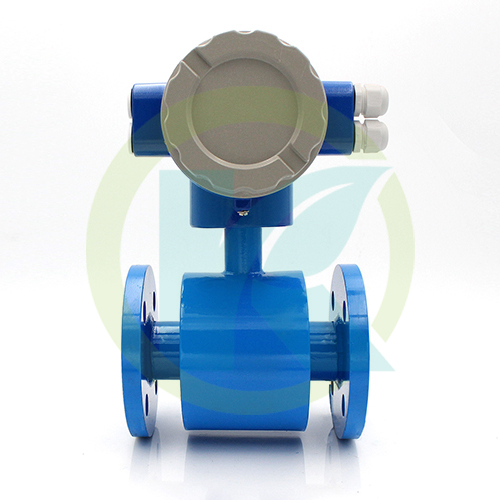

产品形式和组成

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成产品组成

产品组成

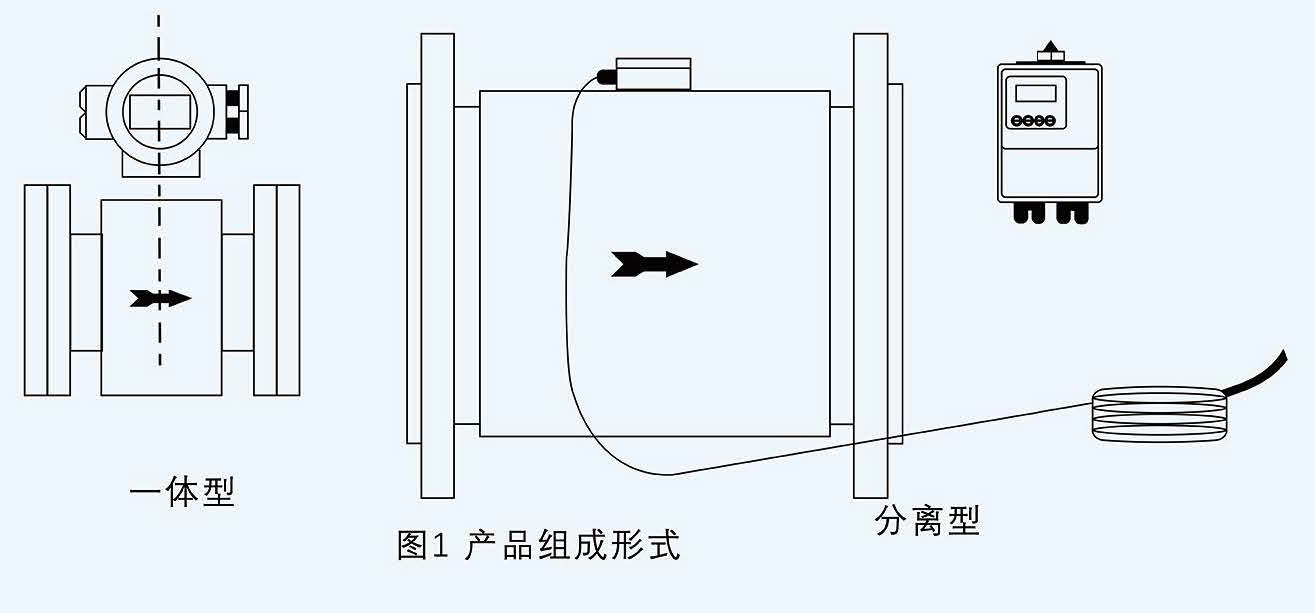

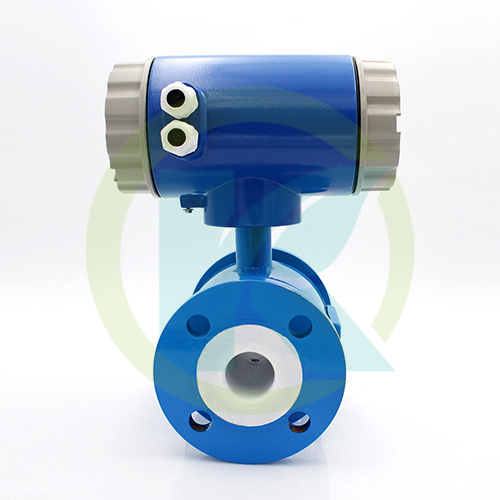

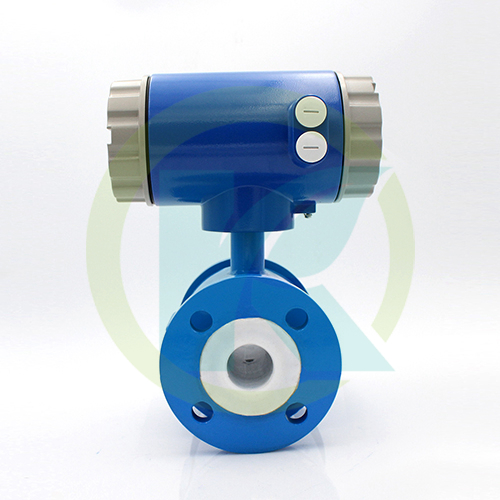

电磁流量计的传感器衬里和电极有多种材料供用户选择。转换器同传感器可组成一体型流量计或分离型流量计。(见图一)

工作原理与结构特征

工作原理

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

E=KBdV

式中:E---为电极间的信号电压(V)

B---磁通密度(T)

d---测量管内径(m)

V---平均流速(m/s)

式中K，d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdV可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q。这就足电磁流量计的基本工作原理。

由E=KBdV可知，被测流体介质的温度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或素流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说，只要用普通的水实际标定后就可测量其他任何导电流体介质的体积流量，而不需作任何修正，这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流郜件，因此几乎没有压力损失，并具有很高的可靠性，

传感器结构

电磁流量计结构紧凑，连接尺寸短，其衬里和电极材料适用于多种液体和浆液。由于采用方波脉冲励磁，因此整机功耗低、零点稳定、具有高可靠性。传感器主要组成部分是测量管、电极、励磁线圈、壳体;分离型流量计另有单独接线盒。如果传感器沉浸水下或安装在易受水淹的场所。在现场接线完毕确认无误后，接线盒内需用封胶堵塞应按随机的封胶使用说明进行封灌。

技术数据

整机和传感器技术数

转换器技术数据

流量测量范围

流量测量范围上限值的流速可在0.5m/s--15m/s范围内选定，下限值的流速可为上限的1%。重复性误差为测量值的±0.1%的参比条件下流量计 度见下表。

Vs:设定量程(m/s)
