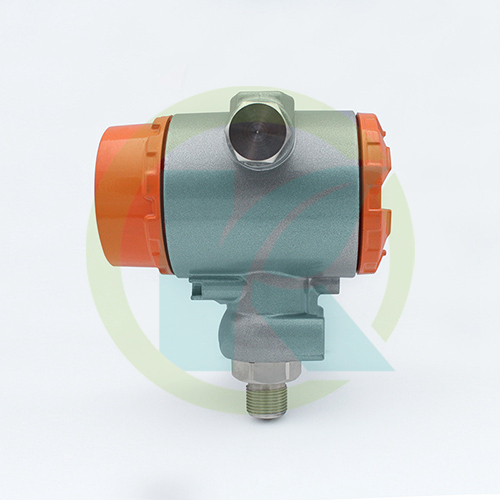

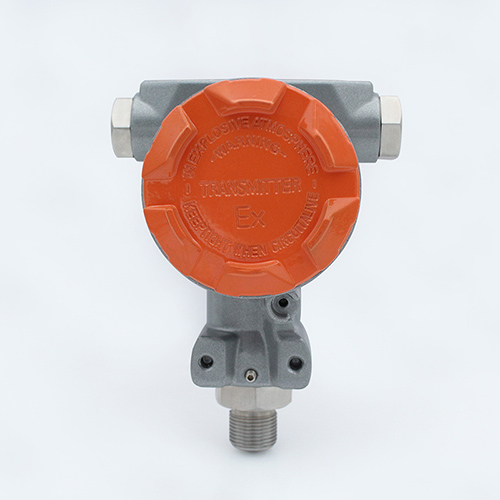

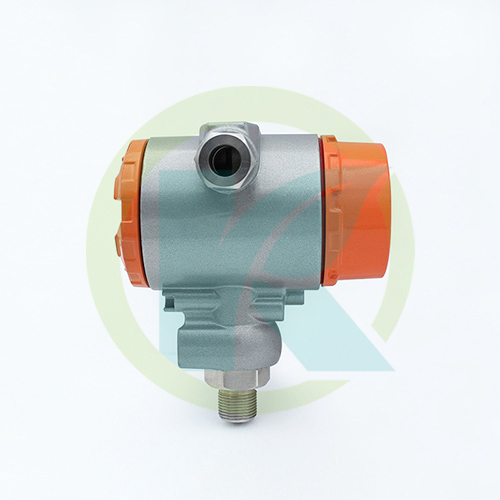

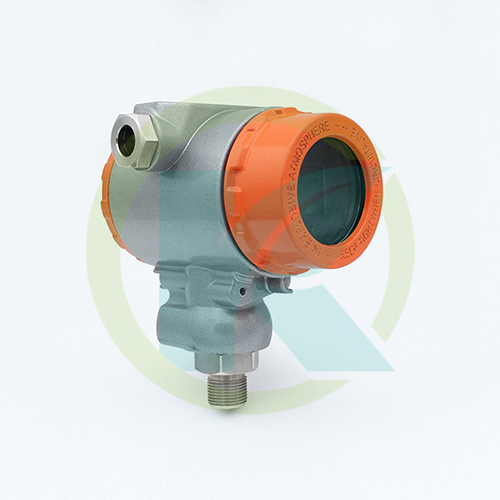

3051压力变送器
概述电容式变送器是我公司引进国外 技术和设备生产的新型变送器,关键原材料、元件和零部件均采用进口,整机经过严格组装和测试,该产品具有设计原理 、品种规格齐全、安装使用简便等等特点。由于该机型外观上完全融合了目前国内最为流行,并被广泛使用

产品详情

概述

电容式变送器是我公司生产的新型变送器,关键原材料、元件和零部件均采用进口,整机经过严格组装和测试,该产品具有品种规格齐全、安装使用简便等等特点。由于该机型外观上完全融合了目前国内较为流行,并被广泛使用的两种变送器的结构优点.给使用者有耳目一新的感觉。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

特点

1∶精度高。

2∶稳定性好。

3∶二线制4~20mA DC。

(特殊可四线制)/RS485

4:固体元件,接插式印刷线路板

5:小型、重量轻、坚固抗振。

6∶量程、零点外部连续可调。

7∶正迁移可达500%;负迁移可

8:阻尼可调。

9:单向过载保护特性好。

10:无机械可动部件,维修工作量少。

11:全系列同意结构,零部件互换性强。

12:接触介质的膜片材料可选择。(316L、TAN、HAS-C、MONEL等耐腐蚀材料)

13:防爆结构,全天候使用。

14∶智能HART现场总线协议。达600%。

工作原理

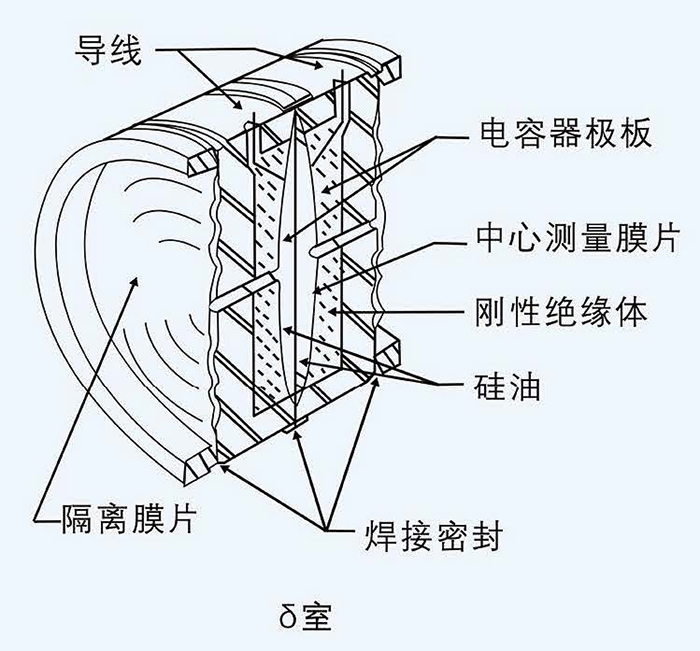

过程压力通过两侧或一侧的隔离膜片、灌充液传至à室的中心测量膜片。中心膜片是一个张紧的弹性元件,它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比, 位移约0.1mm,这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4~20mmA DC信号输出。(见下图)


功能参数


2∶测量范围:0~0.06kPa至0~40MPa

3∶输出信号:4~20mA DC

(特殊可为四线制220V AC供电,0~10mA DC输出)

4:供电电源:12~45V DC,一般为24V DC(见右图)

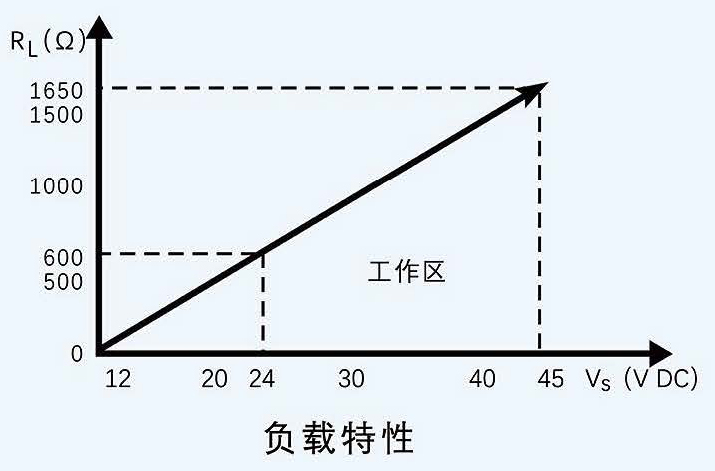

5:负载特性:与供电电源有关,在某一电源电压时带负载能力见上图

(负载特性),负载阻抗R[与电源电压Vs关系式为︰R≤50(V-12)

6∶指示表:指针式线性指示0~100%刻度或LCD液晶、LED数码管显示

7∶防爆:a.隔离型dIIBT4b.本质安全型iallCT6

8:量程和零点:外部连续可调

9:正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的 值,均不能超过测量范围上限的100%。(智能型:量程比15:1)

正迁移量为最小调校量程的500%;

负迁移量为最小调校量程的600%

10:温度范围:放大器工作温度范围:-29~+93℃(LT型为:-25~+70℃)

灌充硅油的测量元件:-40~+104℃

法兰式变送器灌充高温硅油时: -20~+315℃,普通硅油:-40~+149℃11∶静压:4、10、25、32MPa

12:湿度:相对湿度为0~100%

13:容积吸取量:<0.16cm3

14∶阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调

技术数据

(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)

1: 度:±0.25%,±0.5%(智能型:±0.1%)

2:死区:无(≤0.1%)

3:稳定性:六个月内不超过 量程的基本误差 值

4∶振动影响:在任意轴向上,振动频率为200Hz时,误差为测量范围上限的±0.05%/g

5:电源影响:小于输出量程的0.005%/V

6:负载影响:电源如果稳定,则负载没有影响

7∶安装位置影响: 可产生0.2kPa的零点误码差,但可校正,对量程无影响

其他

1∶隔离膜片:316不锈钢,哈氏合金C-276,蒙乃尔合金或铜

2:排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金

3:法兰和接头:316不锈钢,哈氏合金C或蒙乃尔合金

4∶接触介质“O"形环:丁腈橡胶,氟橡胶

5:灌充液:硅油或惰性油

6:螺栓:316L不锈钢

7:电子壳体材料:低铜铝合金

8:引压连接件:法兰NPT 1/4,中心距54mm;接头NPT 1/2或M20 x 1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm (NPT锥管螺纹符合GB/T12716—91)

9:信号线连接孔:G 1/2"

10:重量:2.4kg(标准型)

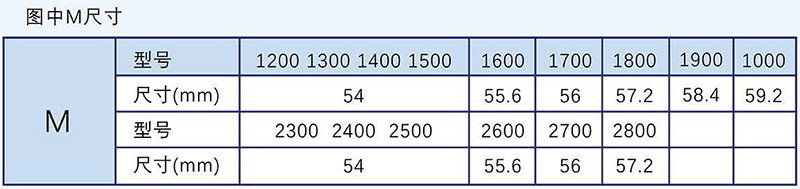

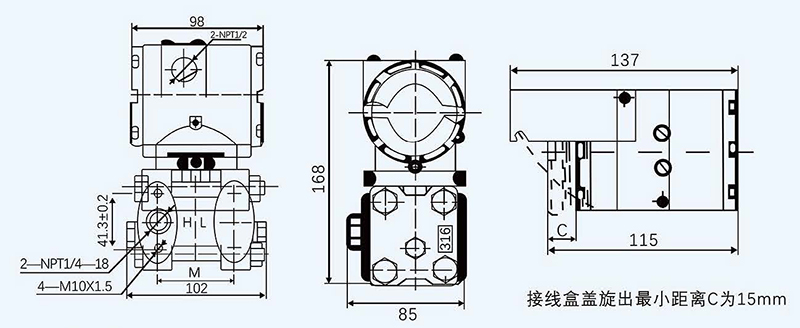

外形尺寸

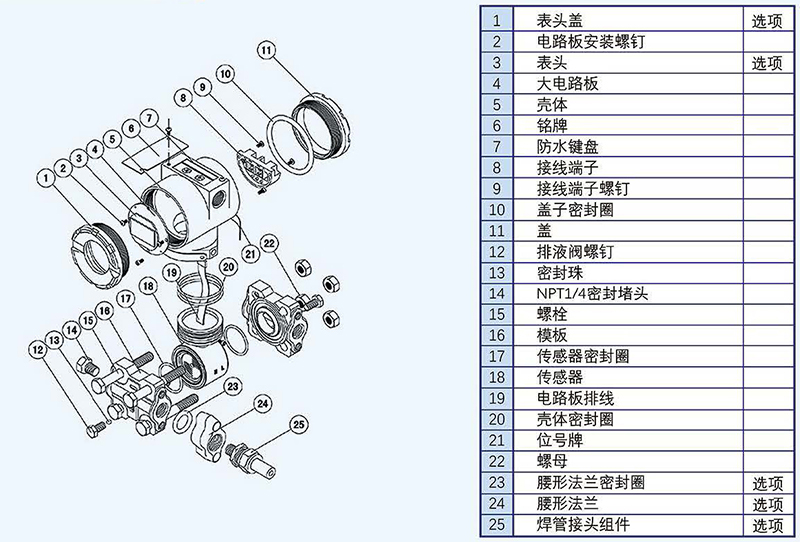

外形结构

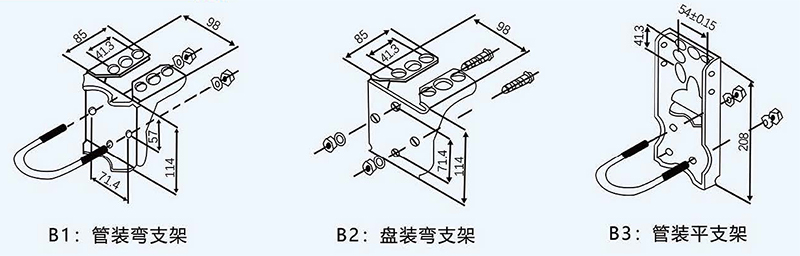

安装支架


安装方式
